                江蘇鵬飛集團股份有限公司官網

                產品中心

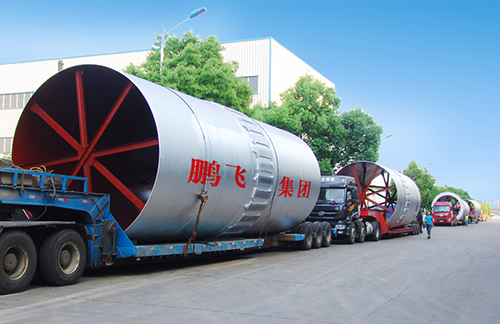

                φ5.0×74m回轉窯

                產品描述:...

                咨詢電話:+86-513-88755311 88755027

                  技術參數

                  一、技術參數
                     設備名稱:回轉窯
                     用    途:6000t/d熟料生產線的水泥熟料煅燒
                     數    量:壹臺
                     規    格:Φ5.0×74m(筒體內徑×長度)
                     型    式:單傳動、單液壓擋輪
                     窯 支 承:3檔
                     斜    度: 4%(正弦)
                     轉    速:主傳動: 0.35~4 r/min
                     輔助傳動:   7.58 r/h
                              (各部件包括:筒體部分、傳動裝置、大齒圈裝置、齒輪罩、支承裝置、帶擋輪支承裝置、冷卻風管、NC-12S擋輪油泵站、窯頭和窯尾密封裝置、回轉窯專用工具)
                  二、 供貨范圍及主要零部件規格
                      賣方提供除耐火材料以外的回轉窯主機及附屬設備,包括地腳螺栓等,詳細范圍以南京水泥工業設計研究院提供的總圖、分總圖圖紙為準;主要包括:
                  1.  主傳動裝置
                  主要包括:
                  ——主電動機:
                      數    量:1套
                      生產廠家:上海南洋電機廠
                      型    號:ZSN4-450-092
                      功    率:710 kW
                      電樞電壓:660V
                      轉    速:1000r/min
                      調速范圍:87.5~1000r/min
                      防護等級:IP44
                      絕緣等級:F級
                      冷卻方式:IC37
                      起動力矩:2.5倍
                              定子測溫元件(與主電機裝配在一起)
                              測速發電機(與主電機裝配在一起)
                      數    量:1套
                      型    號:ZYS-100A
                      功    率: 8  W
                      電    壓:100V
                      測速范圍:0~1000r/min
                           ——主減速器(集中潤滑,潤滑裝置帶PLC控制柜)
                      數    量:1套
                      生產廠家:重慶齒輪箱有限責任公司
                      型    號:JH800C-28
                      中 心 距:    1760 mm
                      速    比:    28
                  ——入軸聯軸器
                      數    量:1套
                      型    號:MLS型聯軸器   (GB5272-85)
                         ——出軸聯軸器
                            數    量;1套
                            型    式:SHM膜片聯軸器  (沈陽三環聯軸器廠)
                       2、輔助傳動裝置:
                   ——電    機
                     數    量:1套
                     型    號:Y250M-4
                     功    率:  55  kW
                     電    壓:   380V
                     轉    速:1480r/min
                     防護等級:  IP44
                     絕緣等級:   F
                          ——減 速 器
                               數    量:1套
                               生產廠家:重慶齒輪箱有限責任公司
                               型    號: JH280C-45
                               中 心 距:   620  mm
                               速    比:   45
                           ——入軸聯軸器
                               數    量:1套
                               型    號:ZLL型聯軸器 (GB5014-85)
                           ——(出軸)斜齒離合器
                               數    量:1套
                           ——電動液壓塊式制動器
                               數    量:1套
                               型    號:YW型制動器   (焦作制動器有限公司)
                         3、開式齒輪傳動裝置
                     數    量:1套
                     型    式:單傳動
                     速    比:9.33
                     主要包括:
                            ——大齒圈:1件(兩半組合)
                            ——小齒輪:1件
                               大齒輪齒表面硬度:不低于220HB
                               小齒輪齒表面硬度:不低于280HB
                     規    格:    模數×齒數×齒寬
                     大 齒 圈:    40×196×600
                     小 齒 輪:    40×21×650
                     小齒輪軸承:   GB/T288-94
                                    材    質:  大 齒 圈:ZG42CrMo
                                 小 齒 輪:34CrNi3Mo
                                 小齒輪軸:35CrMo
                  4、齒輪罩
                  主要包括:
                  單線開式齒輪噴霧潤滑系統(南京貝奇爾機械有限公司)
                  數    量:1套
                       5、窯頭密封裝置
                           數    量:1套
                      型    式:鋼片式密封
                        6、窯尾密封裝置
                       數    量:1套
                       密封型式:彈簧壓緊端面密封
                       7、窯筒體
                          材   質:  20g
                   跨距(從窯頭起)6-25-30-13
                                 (各部件包括:筒體部分、傳動裝置、大齒圈裝置、齒輪罩、支承裝置、帶擋輪支承裝置、冷卻風  管、NC-12S擋輪油泵站、窯頭和窯尾密封裝置、回轉窯專用工具)
